令和3年度 秋期 データベーススペシャリスト試験 午前II 問4

【解説】

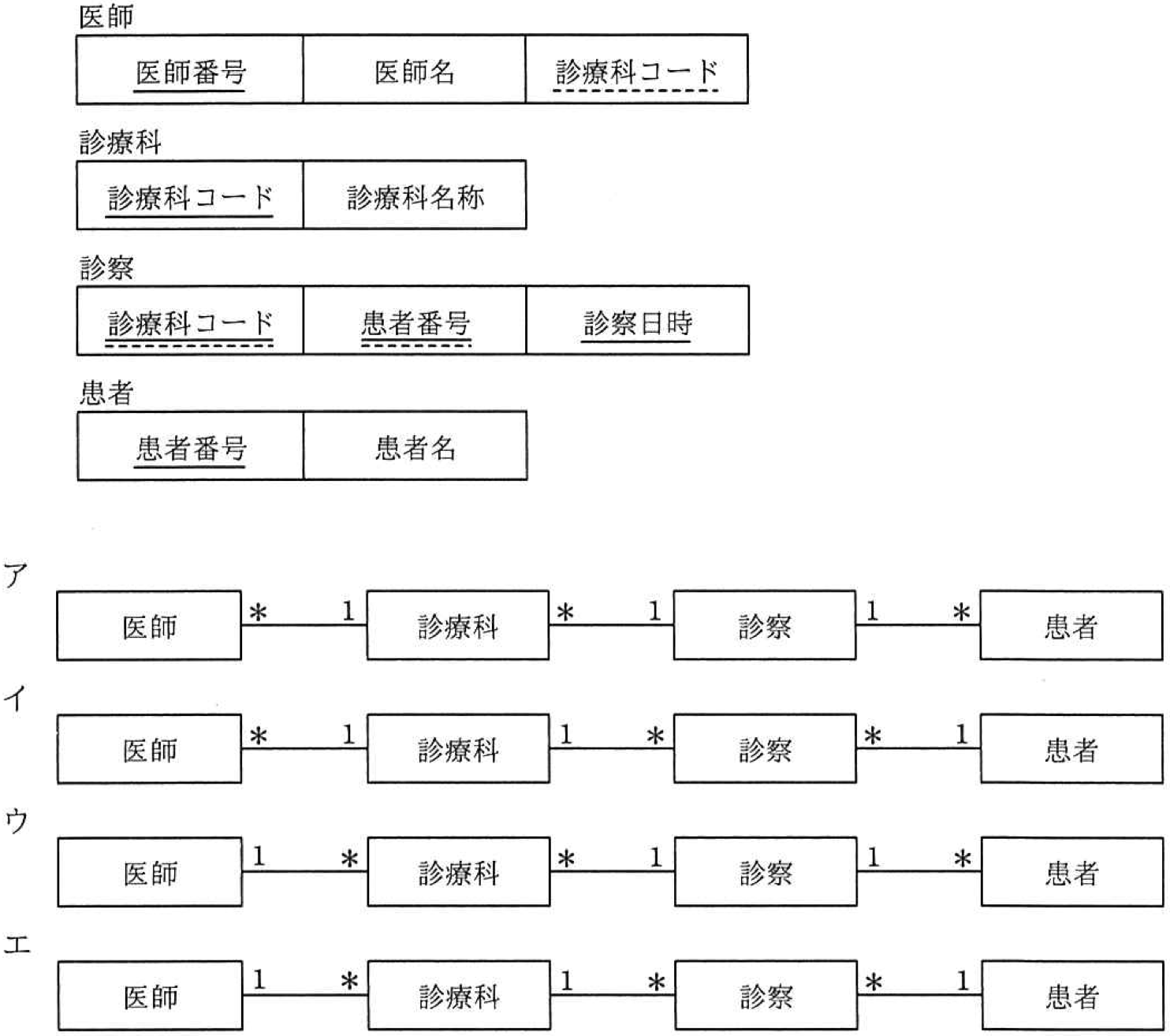

表の関係を確認し、各E-R図が正しい関係を表しているかを検討します。

医師と診療科の関係
医師には診療科コードが外部キーとして含まれています。医師と診療科の関係は「多対1」です（医師は1つの診療科に属する）。

診療科と診察の関係
診察には診療科コードが外部キーとして含まれています。診療科と診察の関係は「1対多」です（1つの診療科で複数の診察が行われる）。

診察と患者の関係
診察には患者番号が外部キーとして含まれています。診察と患者の関係は「多対1」です（1つの診察は1人の患者に紐付く）。

以上を基にして、正しいE-R図を選択します。
